一、产品简介

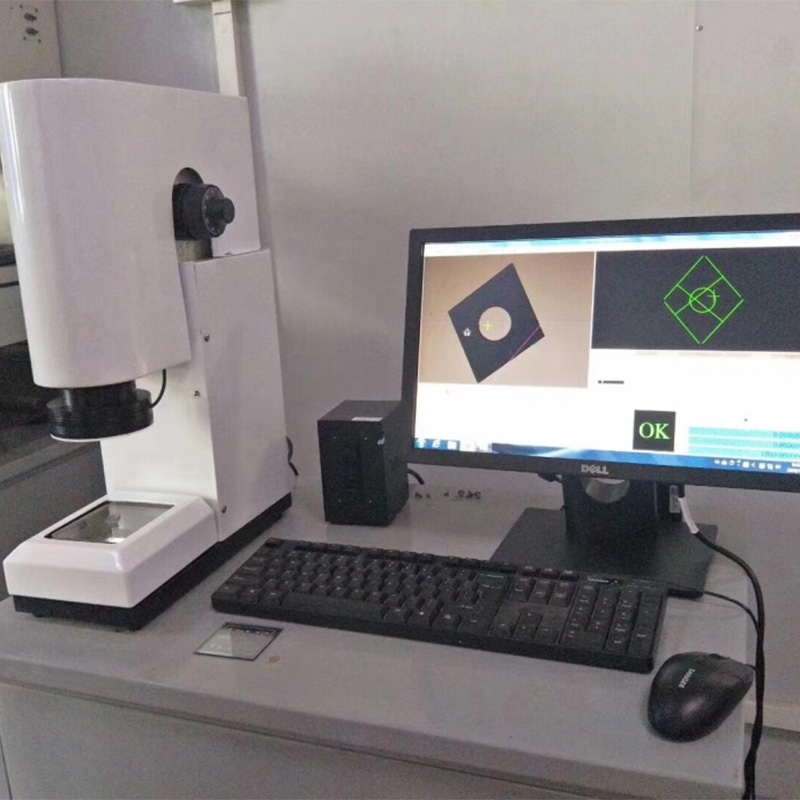

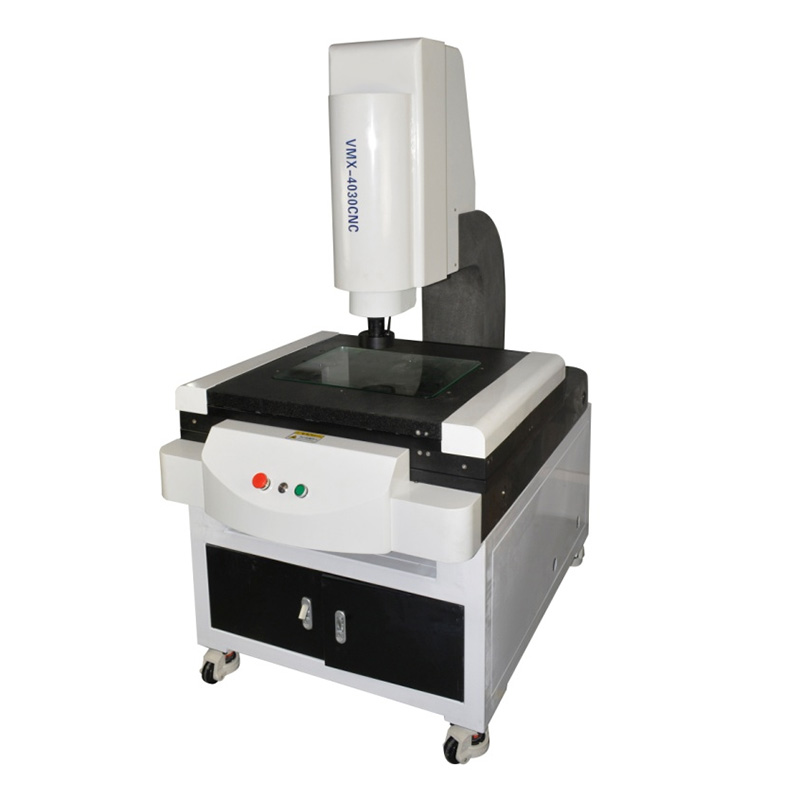

影像测量仪也叫二次元，主要针对于几何尺寸测量，型位公差尺寸测量，曲线、轮廓度测量、工程设计，开发、二维抄数、比对测量等；通过光学镜头成像，结合专业的测量软件，把测量结果数字化、数据化；如盲孔、沉孔、夹角、高度、斜面、切面、台阶、点、线、圆、圆弧、等等；达到精密尺寸测量之效果。精度级别在微米级。

二、仪器特色功能简介

1、采用连续可调的LED冷光源，避免造成被测物体的热变形，使用寿命长

2、X,Y独立运动,减少机械误差,保证X、Y水平运动精度；

3、大理石工作台，平面度好，硬度好，不易划伤，经久耐用；使用寿命长

4、工作台X、Y向垂直度高，保证坐标测量精度达3+L/150即使工件没有摆正也可达到很高的测量精度；

5、Z轴升降采用平衡锤结构，保证Z轴升降平稳而且手感一致；

6、单轴线性补偿精度达3+L/200，非线性补偿达2+L/250；

7、一体式机台支架，使操作更加方便，符合人体工学；

8、加探针可以测量高、宽、长度、两面的夹角、圆锥的顶角、圆柱的直径、倒角、直线度、平面度、圆度、圆柱度、垂直度、平行度、倾斜度等。

三、软件基本测量功能：

1、基本测量：点、线、圆、弧、椭圆的测量。

2、抄数：CV曲线、曲线、二维抄数

3、标注：半径标注、直径标注、角度标注、线性标注、对齐标注：文本标注、坐标标注

4、几何测量：两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线。

5、辅助功能：复制、全选、删除、移动、镜像、旋转

6、坐标系：设置客户坐标铁系、三点设定坐标系、坐标原点平移、坐标旋转。

7、形位公差：平面度、直线度、同心度、垂直度、真圆度、位置度。

四、软件特色功能介绍：

1、大视图：仪器可智能导航实物所在位置

2、万能报表功能：测量数据可以指定发送到EXCEL任意位置，与任何报表都可以无缝对接，免去手工抄写测量结果之麻烦，节省时间，避免人工输入错误。

3、无需夹具定位，软件自动识别位置，即使工件没有摆正也可达到很高的测量精度(自动机特有功能)

4、SPC（统计分析软件）：可计算CA/CP/CPK/DRR/DR/MAX/MIN/AVG/RANGE/STD

5、拍地图功能：可将产品图片拍摄保存起来，拿走实物工件后，直接在照片上进行测量，测量结果与用实物测量数据一致。

6、测高：加探针可焦测量产品高度及孔的深度。

7、图像合成：可以将高度差超过镜头景深的产品清晰的成像到一个平面上

8、亚像素自动寻边功能：软件采用自动寻边，可以避免肉眼判断带来的误差

9、套图功能：打开CAD设计图纸，可马上查看与实际影像是否吻合，可以对外框做个初步的对比

10、报表格式：测量数据可以直接导入成EXCEL、CAD图档

五、规格参数
